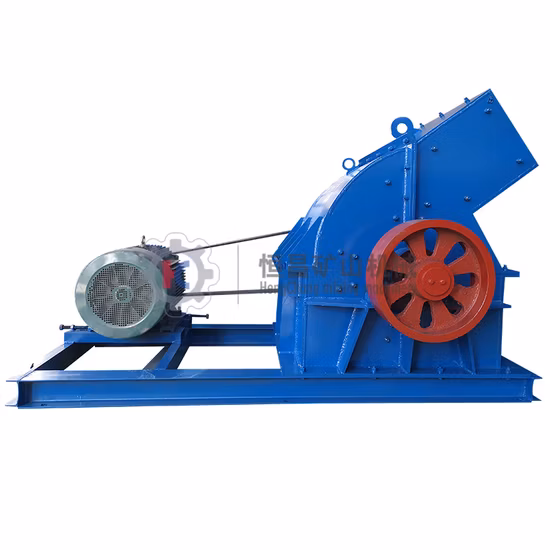

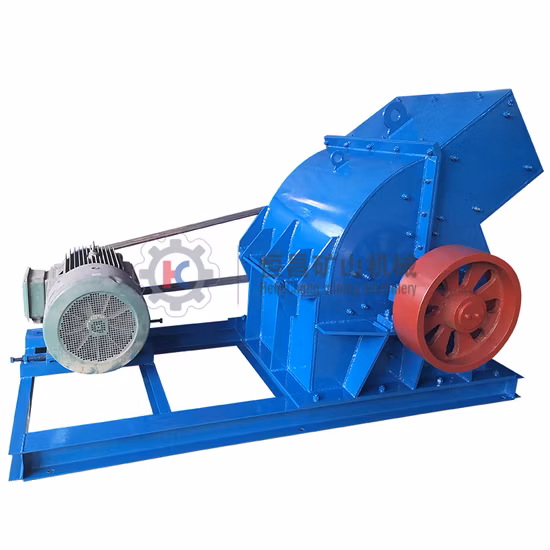

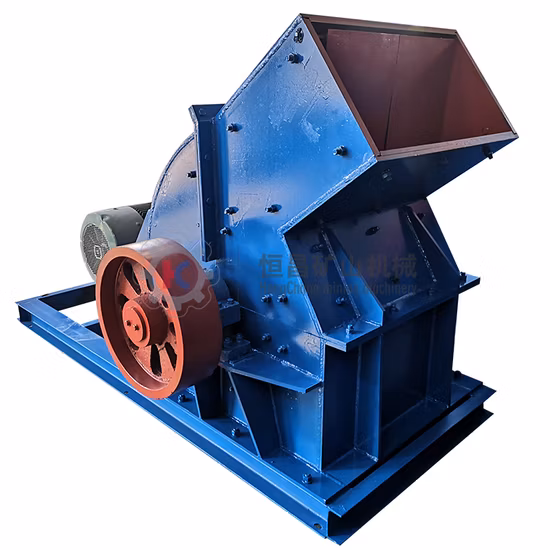

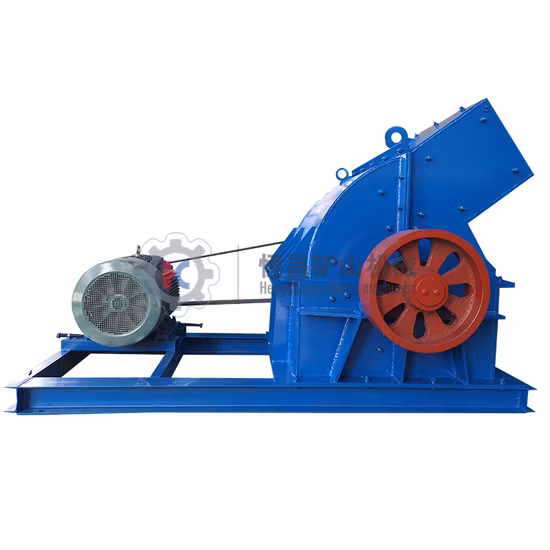

실험실에서 석탄 분쇄에 사용되는 소형 해머 분쇄기

기본정보

모델 번호.	PC600 X400
입구 크기	다른 모델
상태	노이
이름	Glass Rock PC600X400 해머 브레처
예어	해머브레처
무게	0.9-19t
작업 조건	영구적으로
배달 시간	15 테이크
보장하다	12 재미
설치	우리 가이드 아래
애프터 서비스	장기, 좋은 가격
예비 부품 공급	장기, 좋은 가격
색상	다른 디자인
운송 패키지	석탄 해머 크러셔
사양	ISO9001: 2008
등록 상표	HC
기원	중국 허난성 공이시
HS 코드	8474209000
생산 능력	달 당 300 세트

상품 설명

제품 설명:
해머 크러셔는 충격의 형태로 재료를 분쇄하는 장비 유형입니다. 최대입자크기가 600~1800mm인 물질을 25mm 이하로 파쇄하도록 설계된 파쇄기입니다. 해머 크러셔는 석회석, 슬래그, 코크스, 석탄 등과 같은 중간 경도의 재료를 분쇄하는 데 적합합니다.
해머 크러셔는 본체, 로터, 해머 헤드, 역습 라이닝 플레이트, 스크린 플레이트 등으로 구성됩니다.



해머 크러셔는 본체, 로터, 해머 헤드, 역습 라이닝 플레이트, 스크린 플레이트 등으로 구성됩니다.



해머 크러셔의 구조:
분쇄기의 주축에는 여러 줄의 매달린 해머가 부착되어 있습니다. 원주에는 핀 구멍이 핀 샤프트를 통과하고 핀 샤프트가 해머 사이의 열에 매달려 있으며 작업 표면에 따라 해머 마모가 변경될 수 있습니다.걸이 해머에는 고정된 핀 구멍이 2개 있습니다. 해머와 로드 사이의 간격을 조정하기 위해 핀 구멍 중심에서 회전축까지의 거리가 다릅니다. 행잉 해머의 싱커 움직임을 방지하기 위해 행잉 해머의 양단을 소형 해머 와셔와 잠금 너트로 고정합니다. 양쪽 끝을 회전시켜 하우징에 볼트로 고정된 롤러 베어링을 지지합니다. 스핀들과 모터는 탄성 커플링으로 직접 연결되어 있으며, 로터의 원활한 구동을 위해 메인 샤프트 한쪽 끝에 플라이휠이 장착되어 있습니다.
호형의 방전스크린 로드가 로터 아래에 설치되고, 로드의 양단이 빔에 설치되고, 외면의 로드가 누름판으로 압축되며, 로드 배열의 방향이 수직인 방향으로 되어 있다 로터의. 막대 중앙의 돌출부에 의해 틈이 형성됩니다. 물질 배출을 촉진합니다. 간격은 아래쪽으로 점차 넓어지고 로터 쪽으로 기울어집니다.



1.몸
해머 크러셔 본체는 하부 본체, 후면 커버, 좌측 패널 및 우측 패널로 구성됩니다. 상부에는 공급 포트가 제공되고 기계 본체의 내벽에는 마모된 라이닝 플레이트를 편리하게 교체하는 데 적합한 고망간강 라이닝 플레이트가 상감되어 있습니다. 하체는 탄소구조 강판으로 용접되어 있습니다. 로터를 지지하는 베어링을 양쪽에 부착하기 위해 베어링을 고망간강으로 용접합니다. 하우징의 하부는 풋 나사를 사용하여 콘크리트에 직접 부착할 수 있습니다. 케이스 후면 상단 커버, 좌측 패널, 우측 패널은 모두 탄소강판으로 용접되어 있습니다. 케이싱과 샤프트 사이에는 보호 장치가 없으며 재 누출이 매우 심각합니다. 재 누출을 방지하기 위해 하우징의 일부가 샤프트와 접촉하는 모든 지점에 샤프트 씰이 제공됩니다. 그레이트와 해머 헤드의 유지 관리, 조정 및 교체를 용이하게 하기 위해 하부 하우징과 두 개의 측벽에 맨홀이 있습니다.
